TPS小型ウインチシリーズ

※5つの特徴の詳細はこちらから

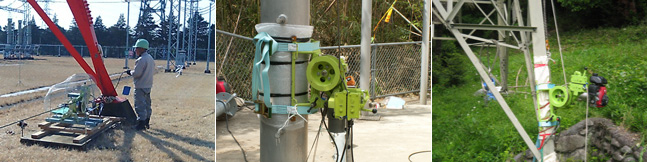

TPS小型ウインチ たとえばこのような現場で

送電線工事 送電線工事     ⇒工具や碍子等の荷揚げ作業から
           6万Vクラス(410□〜610□)の緊線作業
通信関係工事    ⇒アンテナの吊上げ吊下ろしや架台設置作業
配電・ケーブル工事 ⇒延線や軽架線、柱上荷揚げ作業
その他 林業集材、災害復旧、巻上げ牽引を伴なう一般工事に 配電・ケーブル工事 通信関係工事

TPS小型ウインチ 諸元

TPS小型ウインチ
型式
TPS-700MZ
TPS-1000MZ
TPS-400EZ
適用範囲
ワイヤ径:φ10mm以下 繊維ロープ径:φ14mm以下
原動機
単相100Vブレーキ付2速整流子モータ
空冷4サイクル単気筒
ガソリンエンジン
電源・出力
電源容量:単相φ100V 2kVA以上
1.8kW/7000min-1
ドラム
鋼製φ150mmキャプスタン
鋼製φ120mmキャプスタン
鋼製φ150mmキャプスタン
定格性能 低速
7.0kN× 5m/min
〜12m/min
10.0kN×3.5m/min〜 9m/min
Max 4.0kN
3.5kN×10m/min
〜20m/min
※逆転はできません
  高速
2.2kN× 10m/min
〜 20m/min
3.0kN× 8m/min
〜16m/min
連続運転時間
定格にて30分間

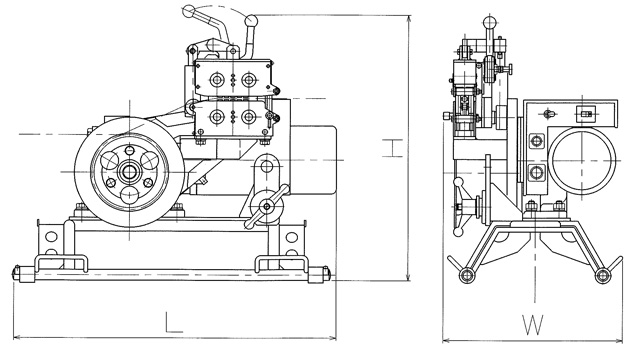

寸法
L×W×H: 650mm×360mm×530mm
総質量
48kg
40kg
分解質量
     駆動部 :モータ16kg            エンジンAssy8kg
     減速機部:24kg (キャプスタン5kg・自動尻手取装置部8kg含む)
     ベース部:8kg
その他の特徴
  • 家庭用AC100V15A電灯線が使えます
  • 高低速切換で広範囲な作業ができます
排ガス規制対応の小型高出力4サイクルエンジンです
オプション品  @脚柱取付ベルト
 AフットスイッチAssy
 Bエンジン用傾斜台(鉄塔取付用)
備考
  • 自動尻手取装置を付属しないタイプもあります。(TPS-700M,1000M,400E)
    また、自動尻手取装置は後から追加も可能です。
  • 自動尻手取装置の単体販売は致しておりません
  • ドラム・キャプスタンの形状、材質変更、原動機の変更、取付ベースの変更など特注に応じますのでご相談ください。

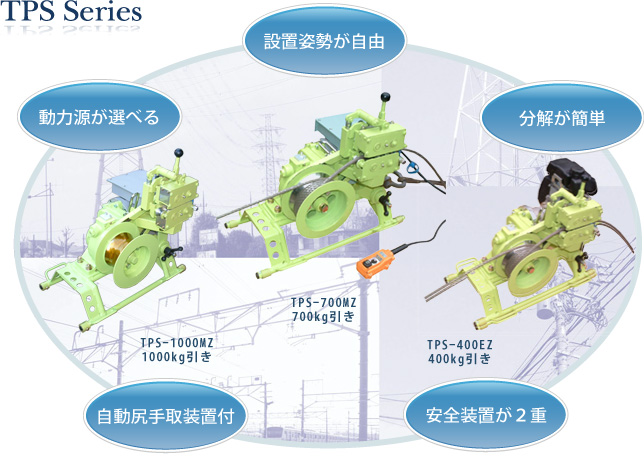

TPS小型ウインチ 5つの特徴

1.	設置姿勢が自由です

平面水平設置から鉄塔アングル脚、円柱脚への垂直設置まで 作業に合った設置ができます。

TPS小型ウインチ 5つの特徴
PS小型ウインチ 5つの特徴 2.	駆動源が選べます

モータとエンジンユニットを簡単に組み替えることができるので、作業により適切な動力源を選ぶことができます。
M型;AC100V入力2速モータ
E型;逆転防止遠心クラッチ付4サイクルガソリンエンジン

PS小型ウインチ 5つの特徴 3.	分解が簡単です

全重量M型48kg、E型40kgと軽量ですが、数分の作業でさらに
ベース、減速機部、駆動部に分解し容易に運搬することができます。

PS小型ウインチ 5つの特徴 安全装置が2重です

減速機に内蔵した自動ブレーキとモータには負作動電磁ブレーキ、エンジンユニットには逆転防止クラッチを設け、荷の落下を許さない2重安全装置となっています。

PS小型ウインチ 5つの特徴 5.	自動尻手取装置を装備しています

ワイヤ、繊維ロープ両対応の小型自動尻手取装置は定評のリンク式でロープの種類や径による設定は必要ありません。万一の噛み込みなどに対応する過負荷防止装置も付いています。

TPS小型ウインチ オプション

@脚柱取付ベルト@脚柱取付ベルト

AフットスイッチAssyAフットスイッチAssy

Bエンジン用傾斜台(鉄塔取付用)Bエンジン用傾斜台(鉄塔取付用)

オプション TPS-700MZH

TPS-700MZH

定置式水平設置ベース
取付型

関連製品

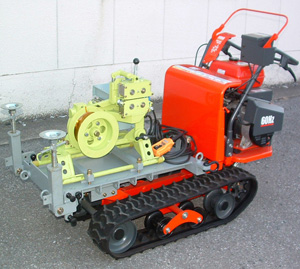

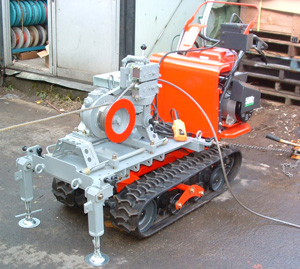

TPS-CRG1発電機付クローラ運搬台車
