ＴＰＳ−ＲＣＶ１　インバータ式リールワインダ

	形式	定置・電動・機械
	適用範囲 (mm)	ワイヤ径:φ8〜18　継手:φ58以下  リールφ1150×φ356×700(旧東亜製）
	定格能力	最小径:4.5kN × 70m/min〜  最大径:1.5kN ×210m/min
	原動機	外部冷却3相誘導電動機インバータ制御  ７.５ｋＷ／入力１０ｋVA
	寸法(L×W×H)	1360mm×1610mm×1200mm
	質　量	1000kg
特　徴
自動追従モードにすればウインチキャプスタンの正逆停動動作に自動的に追従します。 インバータモータ式により非常に低騒音で、全速度域において応答性良く追従します。 整列巻トラバーサはワイヤ、ロープの径に合わせて無段階に設定できます。 リールの脱着は、ころがし、吊降ろしのいずれも可能で、ジャッキは押しボタン操作です。 リール昇降、クラッチ入切に誤操作を防止するインターロック機構を備えています。

ＴＰＳ−ＲＣＥ２ エンジン油圧式リールワインダ

	形式	定置・エンジン・油圧
	適用範囲 (mm)	ワイヤ径:φ8〜18　継手:φ58以下  リールφ1150×φ356×700(旧東亜製）
	定格能力	最小径:3.6kN × 40m/min〜  最大径:1.2kN ×120m/min
	原動機	空冷４サイクルガソリンエンジン  6.6ｋＷ／3600 min-1
	寸法(L×W×H)	1420mm×1560mm×1200mm
	質　量	1000kg
特　徴
レバー正転位置にすればウインチキャプスタンの正逆停動動作に自動的に追従します。 各操作レバー、ハンドルを集中配置して操作性を向上しています。 整列巻トラバーサはワイヤ、ロープの径に合わせて無段階に設定できます。 リールの脱着は、ころがし、吊降ろしのいずれも可能で、ジャッキは油圧によるレバー操作 及びエンジンを掛けずに手動ハンドルでも昇降できます。

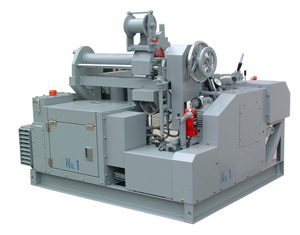

ＴＰＳ−ＲＣＥ１ 低騒音型エンジン油圧式リールワインダ

	形式	定置・エンジン・油圧
	適用範囲 (mm)	ワイヤ径:φ8〜18　継手:φ58以下  リールφ1150×φ356×700(旧東亜製）
	定格能力	最小径:3.6kN × 40m/min〜  最大径:1.2kN ×120m/min
	原動機	空冷４サイクルガソリンエンジン  6.6ｋＷ／3600 min-1
	寸法(L×W×H)	1420mm×1660mm×1200mm
	質　量	1000kg
特　徴
パワーユニット部を防音構造にし、低騒音化しました。(機側1ｍ：80ｄB(A)) レバー正転位置にすればウインチキャプスタンの正逆停動動作に自動的に追従します。 各操作レバー、ハンドルを集中配置して操作性を向上しています。 整列巻トラバーサはワイヤ、ロープの径に合わせて無段階に設定できます。 リールの脱着は、ころがし、吊降ろしのいずれも可能で、ジャッキは油圧によるレバー操作 及びエンジンを掛けずに手動ハンドルでも昇降できます。

その他　特殊仕様機

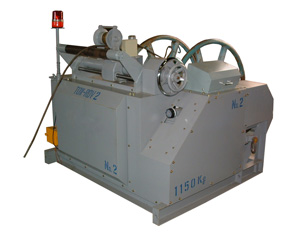

ＲＤＶ２型　ウインチ型インバータリールワインダ

	特　徴
	ウインチ・リールワインダ各モード切替操作 最大1ton張力の巻取りが可能 速度・張力の計測表示およびワイヤ巻径の演算機能により定張力制御が可能

ＲＤＶ３型　撤去用インバータリールワインダ

	特　徴
	最小径から最大径まで1ton張力の巻取りが可能 速度・張力の計測表示およびワイヤ巻径の演算機能により定張力制御が可能 距離センサーを装備し演算機能と合わせてワイヤ巻径の常時計測が可能
